對于很多人來說，膨脹罐、緩沖水箱和蓄能水箱是3個既熟悉又陌生的名詞，熟悉是因?yàn)樵絹?lái)越多的空氣能采暖項目或多或少都要裝上這些產品，陌生的是對于他們之間的分歧和選型還是處于一知半解。

1、膨脹罐

什么是膨脹罐？
   其實大家在工程中都看到了膨脹罐，就是一個氣囊加一個碳鋼罐體和法蘭組成。當系統水壓力大于膨脹罐碳鋼罐體與氣囊之間的氮?dú)鈮毫r(shí)，系統水會在系統壓力的作用下擠入膨脹罐氣囊內。一般來講膨脹罐的最大工作壓力是0.08-0.1MPa，容積大小從兩升到幾百升都有。

水是有膨脹的，水在4℃時密度最大，當小于4℃和大于4℃水都會發生膨脹。一噸水從10℃加熱到90℃大概會增加36.5升的體積，如果沒有膨脹罐的存在，水就會轉移壓力到其他的連接件，導致其損壞或漏水，所以膨脹罐的作用是不可忽視的，尤其在小系統中。

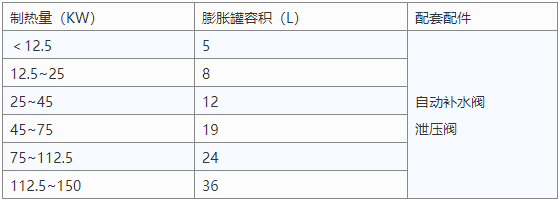

膨脹罐參考選型表

注：① 膨脹罐最好選擇304不銹鋼法蘭，碳鋼鍍鋅比較容易生銹。②膨脹罐的預充壓力等于補水閥的設定壓力。③建議膨脹罐每1~2年檢查一下充氣壓力，壓力低時充氣。

2、緩沖水箱

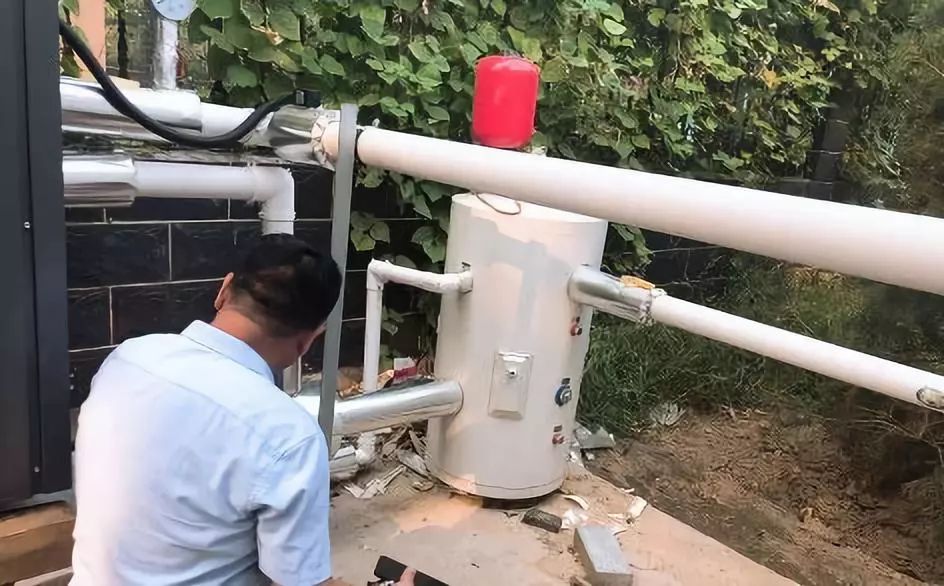

何為緩沖水箱?
  緩沖水箱其實就是串聯在中央空調系統中增加小型系統的水容量，存儲冷量或熱量，有效地解決系統過小所帶來的負荷波動和主機頻繁的啟動問題，從而達到延長設備壽命和節能省電的目的。

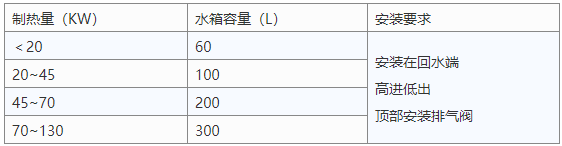

緩沖水箱參考選型表

注：① 儲能水箱容易受水系統總水容量、末端同時使用臺數及空調主機配置的情況影響，一般系統的總?cè)菟繛?span style="font-size: 16px; color: #7f7f7f; font-family: Calibri;">6~10L/KW制熱量，同時使用臺數低的選大值。②計算總?cè)菟浚?span style="font-size: 16px; color: #7f7f7f; font-family: Calibri;">6~10L/KW ×機組制熱量KW）－當前系統實際水容量=蓄能水箱容量。

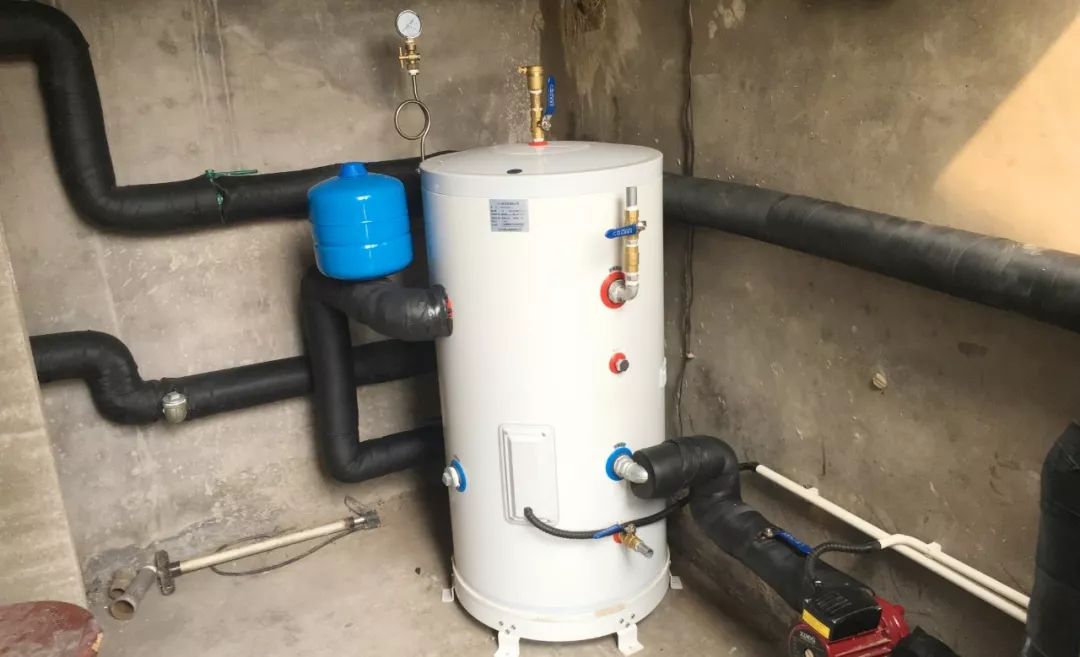

已加裝緩沖水箱，還用加膨脹罐嗎?

只要是有水泵的開式或是閉式水循環系統，不管有沒有緩沖水箱，一定要安裝膨脹罐或是高位膨脹罐。膨脹罐不僅是消化水體受熱膨脹的作用，還有個重要的功能是“定壓”，所以膨脹罐又稱定壓罐。

在水循環系統中膨脹罐是必須要的設備，而緩沖水箱不是必須要的設備。比如說做一個一次系統小型戶式熱泵地暖系統，緩沖水箱可以不用。假如是一個二次系統，也就是說有一個二次泵的系統，緩沖水箱作為一次側的熱容池，建議是需要的。

對地暖系統來說，膨脹水箱的容積可以按照整個地暖系統水容積的2.5%或3%來計算，通常還要考慮1.1的系數作為余量。也就是說，按照3%的容積計算，100平方地暖，膨脹水箱大約4L容積。如果你又加了一臺100L的緩沖水箱，那么就需要一臺8L的膨脹水箱了。

當然還需要根據你的水泵選型設定系統靜壓，根據系統靜壓和動壓來選擇膨脹罐的預充壓力。大家選擇膨脹罐，按照地暖水系統的容積乘以3%即可，可以略大，但不要過大。膨脹罐的預充壓力略等于系統的靜壓力(即補水壓力)。膨脹罐的定壓作用是其不可取消的重要原因。

3、大系統中的蓄能水箱

蓄能水箱是什么？

我理解就是為了達到節能的目的，人為加大緩沖水箱的儲水量，也就成為了一個蓄能水箱?？傮w來說，蓄能水箱、膨脹罐和緩沖水箱這三者是沒有本質的區別，但實際工程應用場所會有所區別。

那么，蓄熱水箱的容積又如何計算呢?可以先計算每1噸水的蓄熱量，然后根據建筑需要的蓄熱量來確認。

假如最后蓄的是95℃的高溫水，在晚間谷電價的時間段中，空氣源熱泵先把蓄熱水箱中的水溫從35℃提升到50℃上，然后再用電鍋爐把水溫提升到95℃，這樣總共提升了60℃的溫差。1kg水加熱1℃是1千卡，提升60℃即60千卡，則1噸水(容積1立方米)的蓄熱量的60*1000=60000千卡。換算一下，則1噸水的蓄熱量=60*1.16=69.6kwh(注：1000千卡≈1.16kWh

具體的計算可以以西安1000平非節能建筑為例，按單位面積的熱負荷為60w/㎡計算，則總熱負荷為60kw。如果晚上谷電段有8小時，那么就可以儲存8小時的熱能，則需要的水箱容積為：60kw*8h/69.6kwh=6.9噸，所以水箱的容積約7噸。

可以計算下如果只用空氣源熱泵來蓄熱，需要多大容積的水箱。

空氣源熱泵只能蓄15℃的溫差，1噸水（容積1立方米）的蓄熱量=15*1.16=17.4kwh，則需要的水箱容積為60kw*8h/17.4kwh=27.6噸，也就是說需要一個28噸的蓄熱水箱。

一個容積28噸的水箱，加上保溫和外包裝，重量達到了30噸，放在建筑屋頂承重受不了，一般放在地面或者地下室。

水箱容積確定了，那么蓄好的95℃熱水我們?cè)趺从?span style="font-size: 16px; font-family: Calibri;">?不同的末端對水溫是有要求的，特別是地暖，國家要求地暖水溫不能超過60℃。這時候就需要用一個二次循環系統。

小工程用混水器就行了，安裝一個溫度調節閥，類似于熱泵系統里面的熱力膨脹閥，當水溫高的時候減少流量，水溫低時加大流量，讓溫度一致;大工程可以用板式換熱器，使用側裝一個變頻水泵，調節水泵的轉速來控制溫度，也可以實現溫度的均衡輸出。

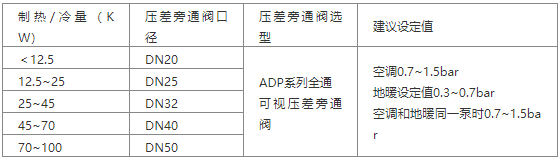

附1：壓差旁通閥參考選型表

注：①采用壓差旁通閥的系統，最遠端1個風盤，用電動三通閥，以增加系統總水循環量。②采用儲能水箱以減少壓縮機頻繁啟停。③調試時，關閉所有末端要保證通過主機的流量，負荷要求。

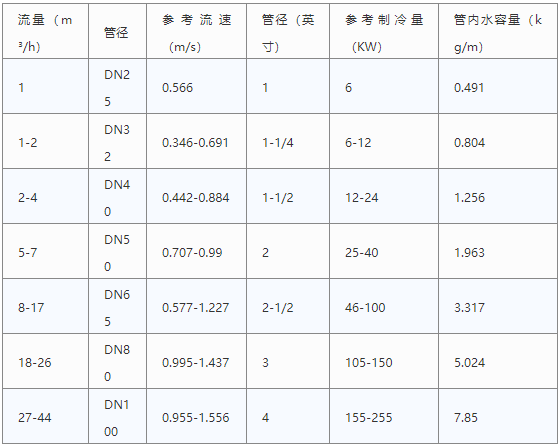

附2：水管徑選型表

注：采用PPR等需要熱熔的水管，考慮到熱熔導致的溢料，實際使用管徑放大一號。

常用公式：

①流量（m³/h）=0.002826 x 管內直徑平方（m㎡）x 流速（m/s）

②水流量（m³/h）=3.6 x 0.23889 x 制冷量（KW）/delta T（進出水差℃）

③5℃溫差時，水流量（m³/h）=0.172 x 制冷量（KW）
